Hoentzsch風速傳感器在火力發電廠廢氣處理的應用

1.     應用原理

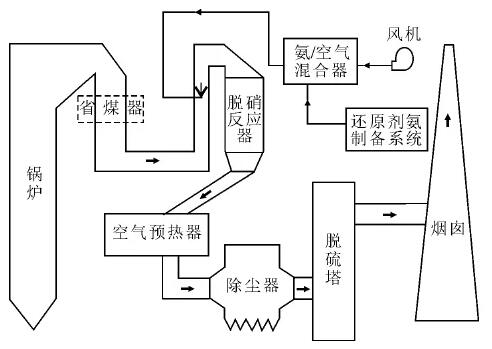

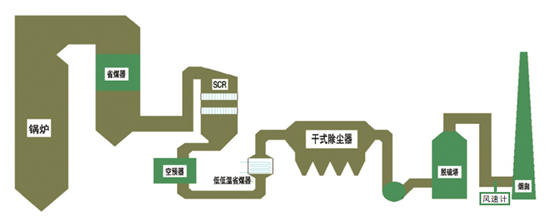

火電廠廢氣處理過程包含：SCR脫硝+布袋/靜電除塵器+石灰石石膏濕法脫硫+濕式靜電除塵

Hoentzsch風速計在廢氣進入煙囪前測量流速，換算成流量。

2.     客戶困擾

a.       測量介質是含灰塵和小顆粒的煙氣，探頭要堅固

b.       探頭和電纜要耐煙氣的高溫，高可達180 度甚至更高

c.       煙氣管道通徑大，需要可添加延長桿的探頭靈活測量

d.       現場環境復雜，需要測量探頭堅固耐用

3.     解決方案

a.       Hoentzsch渦街式風速計VA系列無移動部件，不受灰塵和顆粒的影響

b.       Hoentzsch渦街式風速計VA系列高耐溫250 度

c.       多種延長棒可選(350,500,1000mm)——環保認證標準1800mm

d.       可選316 不銹鋼、鈦鋼和哈氏體鋼，可選風向指示器

4.     配置清單

風速計Vortex Flow Sensor：VA40/21,3-C GE 40m/s 100/p3 ZG4

延長桿Installation length：C1800

變送器Transducer：UVA / 4-20 mA / 24 VDC for AS102，A016/002-S01

安裝附件Probe guide pieces：SFB 21,3 E-53 / G 1 1/2" ZG5

校準證書Calibration certificate

5.     典型用戶

大唐國際發電股份有限公司

Datang International Power Generation Co., Ltd.

6.     潛在客戶

神華廣東國華粵電臺山發電有限公司

浙江浙能嘉興發電有限公司

上海外高橋發電有限責任公司

廣東國華粵電臺山發電有限公司

國電第一發電有限公司

安徽淮南平圩發電有限責任公司

華電國際電力股份有限公司

華能沁北發電有限責任公司

神華國華(漳州)發電有限公司

中國華能集團有限公司

中國大唐集團有限公司

中國華電集團有限公司

中國國電集團有限公司

中國電力投資集團公司

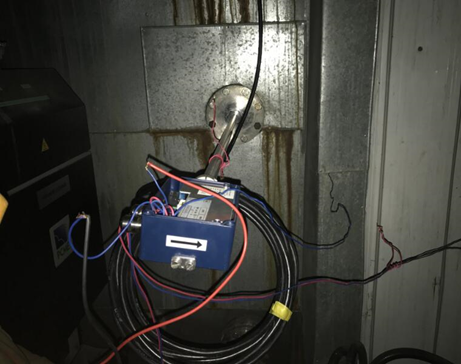

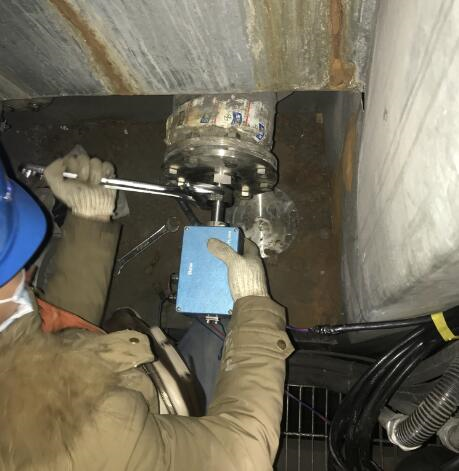

7.     現場照片

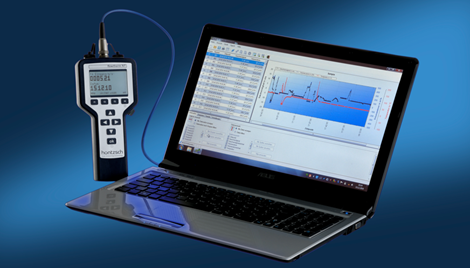

8.     Hoentzsch公司介紹

德國Hoentzsch(恒奇)公司成立于1976年，是一家專業研發氣體流量計的德國中型企業，通過了DIN ISO 9001質量體系認證的生產型企業。廣泛應用于化工、能源工業、制藥、空調以及設備制造。Hoentzsch公司生產的氣體流量、流速測量產品在德國具有權威性。

主要產品有葉輪式流量計、渦街式流量計和熱式流量計，可以用來測量各種氣體的流量和流速。最高介質溫度是500度，HOENTZSCH的產品可以用于各種防爆要求的場合。

1、耐高溫，最高可達550度，堅固耐用

2、煙氣測量，可用于含灰塵和固體顆粒的氣體

3、測量范圍廣，0-200m/s，測量0-1000mm及以上口徑

9.     流量換算

a.       測量點示意圖

b.       直徑與系數關系

c.       換算公式

Vm = Vp * PF

Vp——測量值

Vm——平均流速

A——截面面積：A=?π*Di*Di

10.  關鍵參數

設計（舉例）

VA40/21.3   -350     G    E     40m/s    100       p3       ZG7

(1)        (2)    (3)  (4)     (5)      (6)      (7)       (8)

基本類

型

型號                                                           訂貨號

VA40/21.3 – 500  GE 40m/s 100 / p3 ZG7                        b009/710

    VA40/21.3 – 1000 GE 40m/s 100 / p3 ZG7                        b009/711

VA40/21.3 – 500  GE 40m/s 180 / p3 ZG7                        b009/712

VA40/21.3 – 1000 GE 40m/s 180 / p3 ZG7                        b009/713

(1)傳感器類型/探針直徑

渦街式流量傳感器VA40帶傳感器頭，橫截面寬40mm，軸徑φ21.3mm，用于插入直徑大于40mm的管道。

(2)傳感器長度(見圖形第1頁)

500/1000mm

(3)介質

..G..                             空氣/氣體

(4)與介質接觸部分的材料

設計                                  材料

..E..                          不銹鋼,傳感器外殼1.4581，連接管道1.4571，陶瓷，

                               墊圈：VITON,傳感器不含硅

(5)測量范圍

設計                 測量范圍

..40m/s..            0.5..40m/s

測量不確定度         ＜1.0%測量值 +0.03m/s

一致性               ±0.2測量值 + 0.025%滿刻度

測量體積流量舉例見表/第4頁

(6)介質的允許溫度

設計                      溫度

..100..                 -20..+100℃（常態）

..180..                 -20..+180℃（常態）

允許環境溫度（連接AS80外殼，見第3頁）

設計                                   環境溫度

不帶可選項：                          -40..+80℃

-‘ATEX 類別3G’(第3頁)

-‘LCD’

帶可選‘LCD’                         -5..+50℃

帶可選‘ATEX類別3G’(第3頁)           -40..+50℃

(7)最大工作壓力/傳感器防護

高達3bar/300kpa高于大氣壓

防護等級IP68

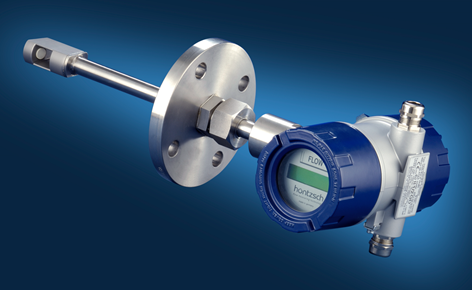

（8）外觀

如圖所示

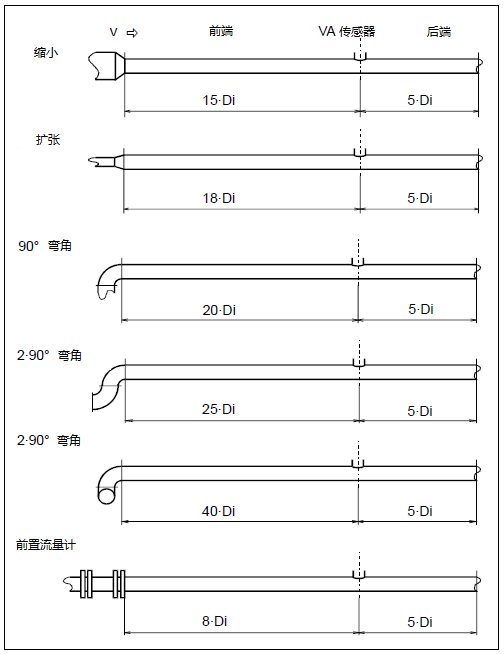

11.  安裝直管段要求

12.  零件組成
